Rohde & Schwarz ZPV Vektorvoltmeter: Tuner
Tuner ZPV-E1
Der Tuner-Einschub ZPV-E1 arbeitet im Bereich von 10 Hz(!) bis 50 MHz. Er hat zwei BNC-Eingänge mit Oszillloskop-typischen 1 MΩ // 17 pF, wodurch man gewöhnliche Tastköpfe anschließen kann.
Tuner ZPV-E2
Der Tuner-Einschub ZPV-E2 deckt den Frequenzbereich von 100 kHz – 1 GHz (typisch 1,2 GHz) ab. Er hat zwei fest angeschlossene Tastköpfe, mit denen die Spannungen hochohmig gemessen werden können (50 kΩ / 2 pF).
Tuner ZPV-E3
0,3 – 2000 MHz (overrange 2500 MHz), 2 × 50 Ω input, ratio -90/+70 dB
Messungen

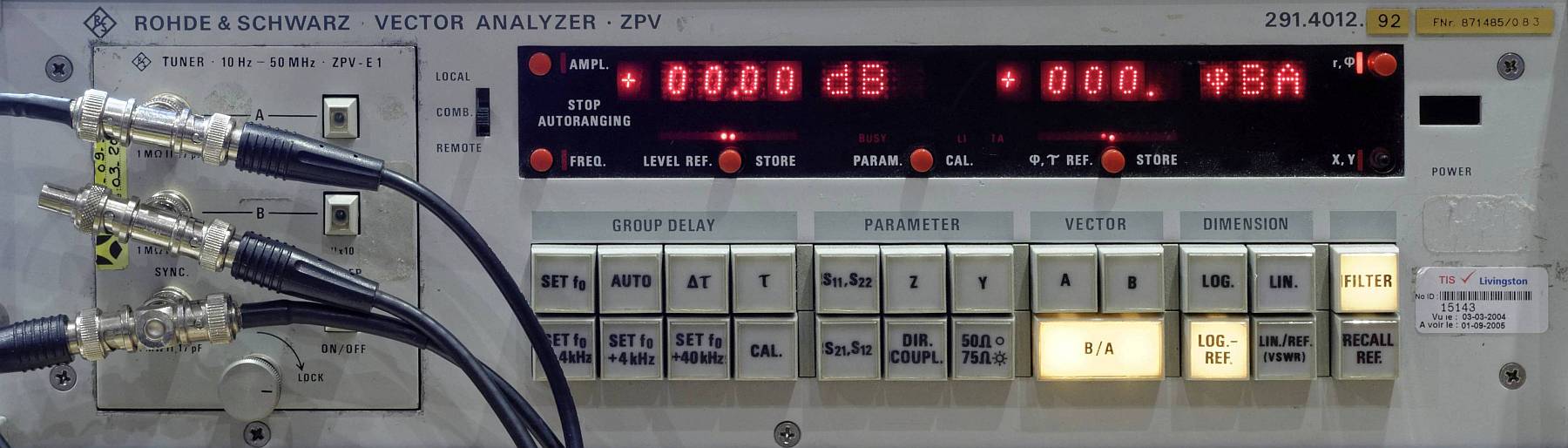

Referenzmessung – das Kabel zwischen den
Eingängen A und B wurde als 0 dB / 0° definiert.

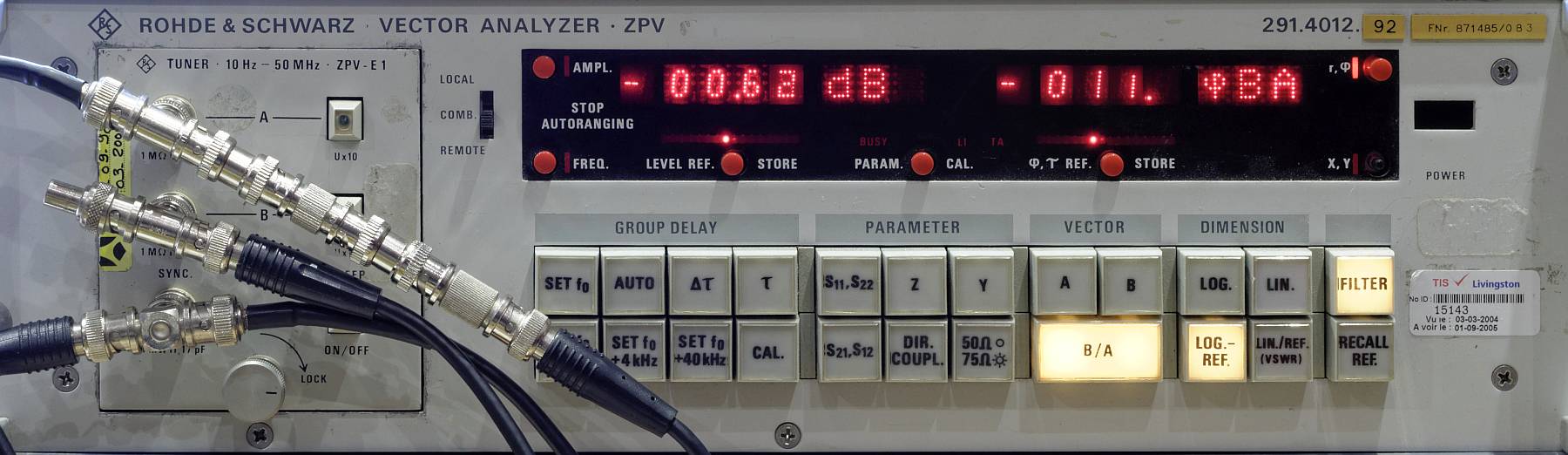

Verlängerung des Kabels durch vier BNC-Adapter.
Diese fügen 0.62 dB Dämpfung und 11° Phasenverschiebung ein.

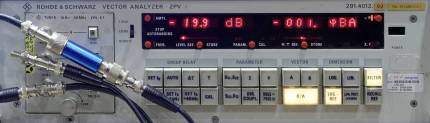

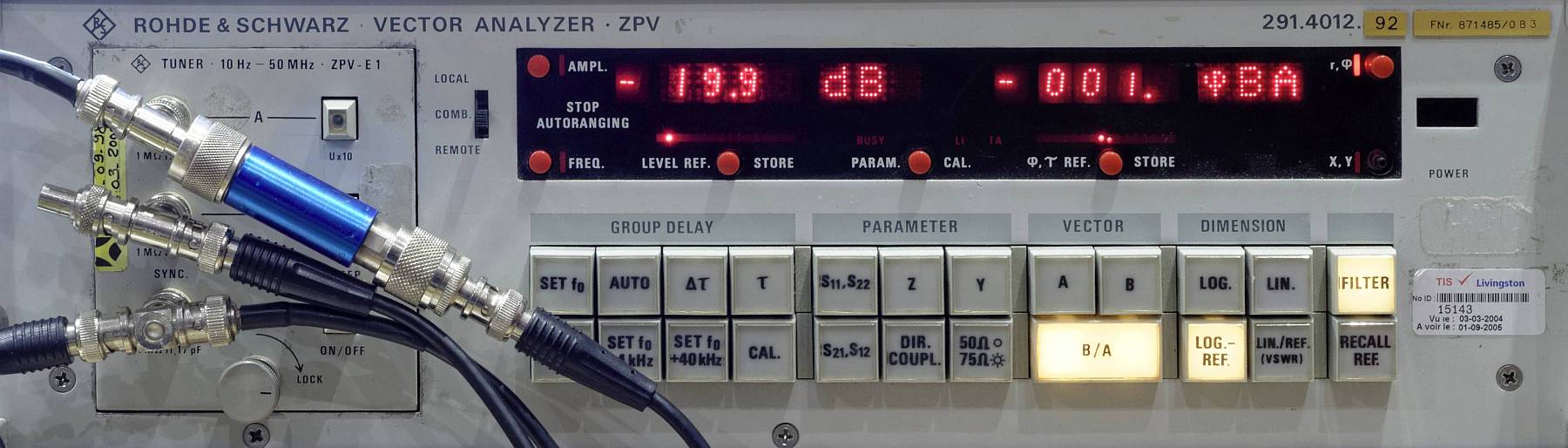

Messung eines Dämpfungsgliedes mit nominal 20 dB
(Bilder zum Vergrößern anklicken)
